製品情報

工業用ガスケット 断熱・耐熱紡織品

うず巻形ガスケット ボルテックス®ガスケット

うず巻形ガスケットは、V字形をした金属製薄帯板と非金属製のクッション材からなるセミメタルガスケットです。高温高圧まで使用でき、しかもシール性に優れた高性能なガスケットのため、石油精製、石油化学、発電所、LNG基地など広範囲な分野の配管や機器で使用されています。



TOMBO No.1804-GRシリーズ / 1804NAシリーズ他

メーカー:ニチアス(株)

PTFE系ガスケット TOMBO No.9007

石油精製・石油化学製品,有機溶剤,熱油,熱媒ガス,蒸気などに使用されるふっ素樹脂系ガスケットです。耐薬品性に優れ,酸・アルカリのいずれにも使用ができます。

メーカー:ニチアス(株)

高温用NAジョイントシート TOMBO No.1120

膨張黒鉛を主成分としているため、耐熱性・耐蒸気性・耐食性に優れる。
・傷が付きにくく、柔軟性に優れる。
・比較的高温のフランジ、バルブ、機器に用いられます。

メーカー:ニチアス(株)

汎用NAジョイントシート TOMBO No.1995

標準グレードのジョイン卜。
大口径のガスケット。最大3810×3810mm(9Sサイズ)を継目なしに製作可能。
比較的低温のフランジ、バルブ、機器に用いられます。

メーカー:ニチアス(株)

膨張黒鉛系ガスケット グラシール®ガスケット

各種産業の配管フランジ,熱交換器,バルブボンネットなどで使用される膨張黒鉛ガスケットです。耐熱性,耐薬品性に優れているため高温・低圧の条件に適しています。



TOMBO No.1200/1210/1215

メーカー:ニチアス(株)

織布ガスケット NAマンホールガスケット

耐熱性クロスをゴムで目地止めし、指定の形状に打ち抜いたガスケット。
織布にゴムコンパウンドを塗布し、積層・加圧したテープ状のものと、各種マンホール形状に縫い合わせ加工したガスケットがあります。
フランジの口径が大きく、歪みがあったり、高い締付面圧がとれない場合の用途に最適です。



TOMBO No.1374/1378 他

メーカー:ニチアス(株)

回転機器用パッキン ジーフロン®パッキン TOMBO No.9038

1.黒鉛入りPTFE繊維は、耐薬品性に優れ強酸化性酸を除くほとんどの流体に使用できます。

2.高速回転時のシール性に優れています。

3.PTFE繊維中に黒鉛粒子を含んでいる、熱放散性が良くPTFE系パッキンの中では最も耐熱性に優れています。



構造
PTFEディスパージョンと耐熱性潤滑剤で処理した黒鉛入りPTFE繊維を編組しています。
PTFEディスパージョン処理した回転機器用パッキンです。
用途
各種ポンプ、攪拌機など
適用流体
水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、有機溶剤、弱酸、弱アルカリ、塩類溶液 など
不適用流体
酸化性酸(硫酸、濃硫酸、クロム酸など)、酸化性塩 など
メーカー:ニチアス(株)

断熱・耐熱紡織品 火花よけクロス

耐炎素材
火花よけクロスは、特殊アクリル繊維を炭化した耐炎繊維です。有機繊維の中でも難燃性、耐熱性及び群を抜く耐炎性(LOI値55~62)を持ち、直火でも溶融粘着を起こさない優れた防護性能を備えています。産業界・工業界の安全・防災分野の最適素材として高い評価を得ています。

断熱・耐熱紡織品 ガラス繊維製品

優れた凡用素材
ガラス繊維製品に用いられているガラス繊維(Eガラス使用)は、物理的、熱的、化学的、電気的に安定した無機質繊維です。最もベーシックな素材なので汎用性が高く、さらにリーズナブルであることから産業分野を問わず幅広い用途に利用されています。

断熱・耐熱紡織品 生体溶解性セラミック繊維製品

セラミックファイバー(RCF)の労働安全衛生法改正対応製品

生体溶解性セラミックファイバーを主原料に少量の有機繊維を加えて紡績した紡繊製品です。
補強芯材にガラス繊維、ステンレス綿、鉄クロム綿を使用している為、高温下での引張強度に優れています。

保温・保冷・断熱・防音材料

グラスウール ボード ガラスクロス貼り

断熱・吸音材として簡易内装仕上材として幅広くお使いいただけるボードタイプの製品です。

グラスウール ロール

建築用、船舶・車両及び各種機器における保温・保冷として幅広くお使いいただけるロールタイプの製品です。

グラスウール ロールアルミ

建築用、船舶・車両及び各種機器における保温・保冷材として幅広くお使いいただけるロールタイプの製品です。

グラスウール ロール(ALGC貼り)

空調用ダクトの保温・保冷材として使用していただけるロールタイプの製品です。

グラスウール ボード

豊富な密度と厚さをラインナップ、建築用、船舶・車両及び各種機器における保温・保冷として幅広くお使いいただけるボードタイプの製品です。

グラスウール ボード(ALGC貼り)

空調ダクトの保温・保冷材として対応、グラスウール保温板40Kで公共建築工事標準仕様書にも適合しています。

グラスウール パイプカバー

配管専用保温・保冷材、鋼管サイズに対応、空調用、プラント及び工場などの厳しい環境下でも安定した性能を発揮します。

グラスウール パイプカバーアルミ

配管専用保温・保冷材、鋼管サイズに対応、空調用、プラント及び工場などの厳しい環境下でも安定した性能を発揮します。

グラスウール パイプカバー(ALGC貼り)

配管専用保温・保冷材、鋼管サイズに対応、空調用、プラント及び工場などの厳しい環境下でも安定した性能を発揮します。

グラスウール パイプカバー大口径・大口径アルミ

プラント等の大口径配管に対応、厳しい環境下でも安定した性能を発揮します。

グラスウール 断熱エルボ

配管エルボ部分の保温・保冷材、施工が簡単で工期の短縮が可能です。

グラスウール ウェーブロール

空調ダクト用保温・保冷材。スパイラルダクトに対応するほか長方形ダクトにも適応が可能、波形連続成型品で曲面施工に適しており、各種機器、円筒形タンク、車両等にも使用が可能なグラスウールダクトボードです。

グラスウールダクト マイクロダクトボード

1工程でダクト工事、断熱工事、吸音工事が完了するので工期の短縮が可能なグラスウールダクトボードです。

メーカー:マグ・イゾベール(株)

グラスウールダクト マイクロ丸ダクト

1工程でダクト工事、断熱工事、吸音工事が完了するので工期の短縮が可能なグラスウール丸型ダクトです。

メーカー:マグ・イゾベール(株)

けい酸カルシウム保温材

各種配管・ダクトに使用されるけい酸カルシウム保温材です。施工が容易で機械的強度が大きく耐水性に優れており,1000℃までの高耐熱性で高温部の断熱材として使用されます。

断熱材 ファインフレックスBIO シリーズ

ファインフレックスBIOは、耐熱性に優れたアルカリアースシリケート(AES)ウールです。シリカ質、マグネシア質、カルシア質を主成分としています。 断熱材・シール材・パッキング材・吸音材などとして、鉄鋼をはじめ、非鉄、石油化学、窯業など幅広い分野で使用できます。

ファインフレックスBIOブランケット LTブランケット

ファインフレックスBIOブランケット TOMBO No.5615/5615LT

● 一般断熱材

● 窯炉の天井、炉壁の断熱ライニング材、バックアップ材

● 炉内の各部膨張代充填材


ファインフレックスBIOボード

ファインフレックスBIOボード TOMBO No.5625

● 一般断熱材

● 窯炉の天井、炉壁の断熱用ライニング材、バックアップ材

● 炉内の各部膨張代充填材

● ガスシール材

メーカー:ニチアス(株)

ロックウール MGベルト

ファインフレックスBIOブランケット LTブランケット
ファインフレックスBIOブランケット LTブランケット
ファインフレックスBIOブランケット LTブランケット

MGベルトは、「MGボード」を短冊状に切断し、寒冷紗で補強したものです。 繊維が厚さ方向に立っているために、柔軟性に優れ配管や丸ダクトに巻き付けが容易です。ALGC化粧貼り品も用意しています。

● 空調ダクト ・ 各種配管 ・ タンク類の保温

● 集合住宅厨房排気ダクトの防火材

メーカー:ニチアス(株)

ロックウール MGワイヤード ブランケット

各種プラントの機器やタンク,空調設備のダクトに使用されるロックウール断熱材です。
施工性に優れ,複雑な箇所や曲面への施工が容易です。

メーカー:ニチアス(株)

ロックウール MGボード

ボイラー本体,集じん機,ダクトの保温・断熱・騒音低減およびセラミックファイバー断熱材のバックアップ材として使用されるロックウール断熱材です。

メーカー:ニチアス(株)

ロックウール MGマイティカバー

MGマイティカバー

MGマイティカバーは、軽鼠で、折れにくく、優れた断熱性、耐熱性、不燃性を備えた保温筒です。 低ハロゲン性ですのでステンレスの応力腐食割れ防止に優れています。


● 各種配管の保温・断熱

● 防火区画貫通部の処理
● 銅管の保温・断熱
メーカー:ニチアス(株)

厨房排気ダクト用防火材 セラカバー® S TOMBO No.4520-S

セラカバー

セラカバーSは、軽量で折れにくく、優れた断熱性、耐熱性、不燃性を備えたダクト用防火材です。

●特長
1.薄い
20㎜の厚さでロックウール50㎜と同等以上の性能を発揮します。
2.ワンタッチ施工
外装材(ALGC)付きのスナップオンタイプです。
3.取り扱い性の向上
断熱性が大幅に向上し、傷付きにくくなりました。(外装材をALGCに標準化)

●セラカバーSの各種認定
(一財)日本消防設備安全センター 性能評定
セラカバーS 評29-004号
国土交通大臣認定不燃材料
TOMBO No.4520-S セラカバーS 不燃 NM-4365
ホルムアルデヒド発散等級
セラカバーS:F☆☆☆☆等級/国土交通大臣認定MFN-3404
メーカー:ニチアス(株)

パイプカバー 都市再生機構適合品/PEI

パイプカバー

表皮色:アイボリー

電子線架橋ポリエチレンフォーム


● 排水管用 PEI

● 給水・消火管用 PEI


ポリオレフィンの発泡体です。
柔軟性と復元性に富み、衝撃エネルギーの吸収性に優れています。また、独立気泡のため快適なクッション性と硬さを兼ね備えています。
熱伝導率、吸水率、透湿率が極めて小さく、断熱材、保温・保冷材として優れています。
独立気泡構造のため吸水せず、防水性・防湿性に優れており、かつ大きな浮揚力を有します。

メーカー:東レペフ加工品(株)

パイプカバー 化学架橋ポリエチレンフォーム/ZPO

●耐熱温度:70℃


ポリオレフィンの発泡体です。
柔軟性と復元性に富み、衝撃エネルギーの吸収性に優れています。また、独立気泡のため快適なクッション性と硬さを兼ね備えています。
熱伝導率、吸水率、透湿率が極めて小さく、断熱材、保温・保冷材として優れています。

メーカー:東レペフ加工品(株)

パイプカバー 化学架橋ポリエチレンフォーム/ZPP

●耐熱温度:120℃


ポリオレフィンの発泡体です。
柔軟性と復元性に富み、衝撃エネルギーの吸収性に優れています。また、独立気泡のため快適なクッション性と硬さを兼ね備えています。
熱伝導率、吸水率、透湿率が極めて小さく、断熱材、保温・保冷材として優れています。

メーカー:東レペフ加工品(株)

パイプカバー 電子線架橋ポリエチレンフォーム / P PEG

●耐熱温度:70℃


水道管の凍結防止

ドレン配管

冷凍・低温倉庫の結露防止


ポリオレフィンの発泡体です。
柔軟性と復元性に富み、衝撃エネルギーの吸収性に優れています。また、独立気泡のため快適なクッション性と硬さを兼ね備えています。
熱伝導率、吸水率、透湿率が極めて小さく、断熱材、保温・保冷材として優れています。
独立気泡構造のため吸水せず、防水性・防湿性に優れており、かつ大きな浮揚力を有します。

メーカー:東レペフ加工品(株)

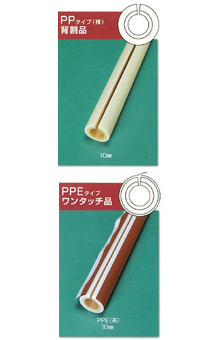

パイプカバー 電子線架橋ポリプロピレンフォーム / PP PPE

●耐熱温度:120℃


給湯配管の保温
冷・暖房配管の保温保冷


ポリオレフィンの発泡体です。
柔軟性と復元性に富み、衝撃エネルギーの吸収性に優れています。また、独立気泡のため快適なクッション性と硬さを兼ね備えています。
熱伝導率、吸水率、透湿率が極めて小さく、断熱材、保温・保冷材として優れています。
独立気泡構造のため吸水せず、防水性・防湿性に優れており、かつ大きな浮揚力を有します。

メーカー:東レペフ加工品(株)

ラッキングカバー メタルジャケット

省力・省エネルギーのニーズに対応する高性能保温・保冷外装材です。W切り込みによるワンタッチ接続の簡単施工で美しく仕上がり、高い締めつけ効果を発揮します。機能、強度、外観、耐久性など様々な条件に高いレベルで適合できます。

素材 亜鉛引鉄板(JIS G 3302)、カラー鉄板(JIS G 3312)
ステンレス(JIS G 4305)、カラーステンレス、アルミ(JIS H 4000)
メーカー:旭産業(株)

着脱式フレキシブル断熱材 エネサーモシリーズ

ISO14000シリーズに対応する、着脱自在で繰り返し使用できる断熱材。ビルや工場の省エネルギー活動を通じて地球環境保全と改善を支援します。



TOMBO No.4500-R/4500-CR/4500-PM

メーカー:ニチアス(株)

自社加工設備一覧

平張り貼り加工機

平張り貼り加工機

素材 グラスウール:ロックウール他
表皮材 ガラスクロス:アルミガラスクロス:アルミクラフト紙:塩化ビニール
有効サイズ 幅方向 600w~1200w
長さ方向 600L~22ML
バンドソー

バンドソー

素材 グラスウール:ロックウール:ウレタン:セラミックフェルト
有効サイズ 幅方向 50w~1300w
長さ方向 2300L
裁断・自動四方シール機

四方シール機

素材 ポリエチレンシート(10~40ミクロン)
有効サイズ 幅方向 100w~1200w
長さ方向 3600L
カット可能素材 ロックウール:グラスウール(シール無しカットのみ可能)
縫製用ミシン

縫製用ミシン

素材 ガラスクロス:綿:コーテッドクロス
素材厚さ 0.18mm~8mm
台数 3機種

その他設備
ランニングソー
プレス機
半自動四方シール機
自動Vカット加工機

空調用エアフィルタ・クリーン機器

フィルタ プレ・中性能エアフィルタ

1.品揃え豊富
プレフィルタ(パネル、ロール形など)、中性能フィルタ(長寿命、多風量、塩害、薄型など)の豊富な品揃えにより、様々な用途で最適なフィルタを提案できます。

2. 環境配慮商品
地球環境保護の観点から、フレームを再利用し、ろ材のみの交換となる『ろ材交換形フィルタ』も品揃えしています。

フィルタ 高性能エアフィルタ

HEPAフィルタ 除塵率99.97%以上(0.3μm)
空気清浄機やクリーンルームのメインフィルタとして用いられております。0.3μmの粒子に対し99.97%以上の捕集効率 を保証する高性能(HEPA)フィルターです。

ULPAフィルタ 除塵率99.999%以上(0.1μm)
空気中からゴミ、塵埃などを取り除き、清浄空気にする目的で使用するエアフィルタの一種であり、空気清浄機やクリーンルームのメインフィルタとして用いられております。 特に、より高度な清浄空間を要求される半導体産業、医療設備などのメインフィルタ用として最適です。

品揃え豊富
低ボロンフィルタや殺菌酵素フィルタをラインナップに加え、多様なご要求にお応えします。粒子捕集率・圧力損失により様々なグレードをご提案できます。

フィルタ ケミカルフィルタ

繊維状活性炭は、石炭ピッチを原料として製造した優れた機能を持つ吸着材です。 この濾過材は、特に除去が難しいとされる微量汚染物質に対しても、ワンパスで高い効果を発揮します。

様々な物件に使用可能
商業ビル・オフィスビルから、精密機器工場・半導体工場・医療設備。
また文化財を扱う美術館や博物館・資料館など、様々な物件でご使用頂いております。

クリーン機器 機器/吹出口ユニット

気流拡散効果の高いメディアガードを装備しており、従来品と比べ約30%増の気流拡散効果があり、産業用クリーンルームの天井吹出口や製薬工場のバリデーションが必要なエリアにお勧め致します。

クリーン機器 エアシャワー

クリーンルームの出入口に設置し、入室者や持ち込みの物品に付着している塵埃や菌などが、クリーンルーム内に持ち込まれないように、清浄化された高速ジェットエアーで吹き飛ばす装置です。クリーンルームの管理区域外とエアーロックの機能も果たし、クリーンルームには不可欠な装置です。

特徴
●外部より入室する場合のいジェットエアーが自動運転し、タイマーにより自動停止します。
●多連結型、進路変更型等機種が豊富ですから設置状況に合わせて選定ができます。
●自動ドア付エアシャワーは、入口ドアの開閉からジェットエアーの吹き出し、出口ドアの開閉までの一連の動作を全自動運転します。
また付帯機能としてクリーンルームの汚染を防止するためのインタロック機能を有しておりエアーロック効果も果たします。

クリーン機器 超薄型ファンフィルタユニット

「超薄型ファンフィルタユニット」は薄型・軽量な多目的ファンフィルタユニットで、簡単な施工により容易に局所クリーン化を図ることができます。また、薄型のため、設置スペースが少ない場合に最適です。

特徴
●製品厚さ100~140mmで業界一の薄型です。
●610モジュールで約10kgと軽量です。

●610モジュールで68/64Wと省電力のため、ランニングコストが安く経済的です。

●ステンレス仕様(SUS430製)で外観向上しました。
●ステンレス仕様(SUS430製)で清掃が容易になりました。
●製品モジュールは250mm~610×1220mmまで対応します。
●フィルタはHEPA~超ULPAまで対応します。

●AC100V(単相)、AC200V(単相)、AC200V(3相)、の各電源に対応します。

●「超薄型ファンフィルタユニット」を用いた簡易クリーンブースも用意しております

●非標準仕様品についてもお気軽にご相談下さい。(風量調整機能付き、差圧計付き等)

エアフィルタメンテナンス

●エアフィルタメンテナンス
 クリーンルームエアフィルタ取替え
 一般ビルエアフィルタ取替え
●クリーン測定
 クリーンルーム清浄度測定
 フィルタリーク測定
●バリテーション  医薬品の製造、品質管理のお手伝いに

 その他メンテナンス、クリーン機器、空調機器の取り付け等行っております。

 ※ 写真資料引用先
   マグ・イゾベール㈱ ニチアス㈱ 日本無機㈱ 東レペフ加工品㈱ 大阪ガスケミカル㈱ 旭産業㈱
   日本グラスファイバー工業㈱(敬称略)
